Herkunftsort: | CHINA |
---|---|
Markenname: | Sinrui |
Zertifizierung: | RoHS |
Modellnummer: | 2.92-KFDG860 |
Min Bestellmenge: | 500pcs |
Preis: | USD 9.7 per pcs |
Verpackung Informationen: | Exportstandardverpackung |
Lieferzeit: | L/C, T/T |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10000 pro 27 Tage |
Matchschnittstelle: | 2.92mm | Geschlecht: | Weiblich |
---|---|---|---|
Struktur: | Gerades 180° | Überzogen: | Gold/passiviert |
Frequenz: | DC 40GHz | Größe besonders angefertigt: | Standard |
Widerstand: | 50 Ohm | Salzsprühtest: | 48 Stunden |
Lebenszyklus: | 500 cyles | Befestigung: | Flansch für PWB-Montage |
Markieren: | Koaxialkabeldrahtverbindungsstück,Art Rf-Verbindungsstücks n |

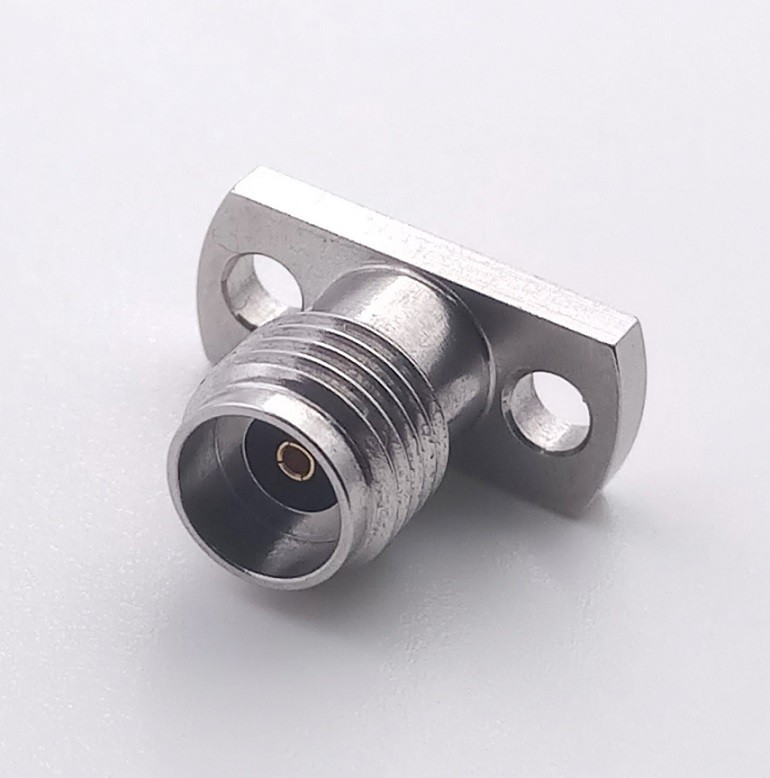

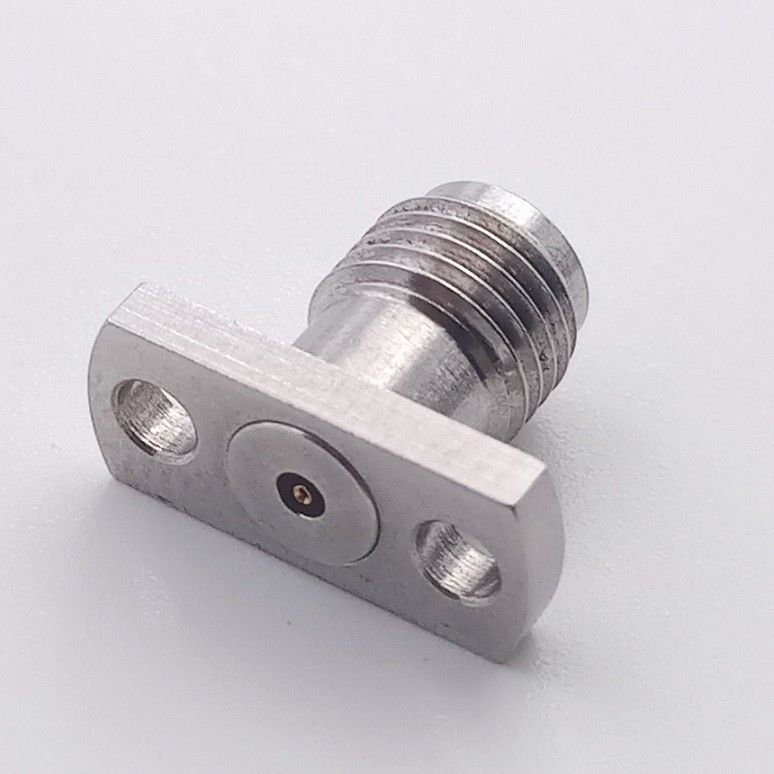

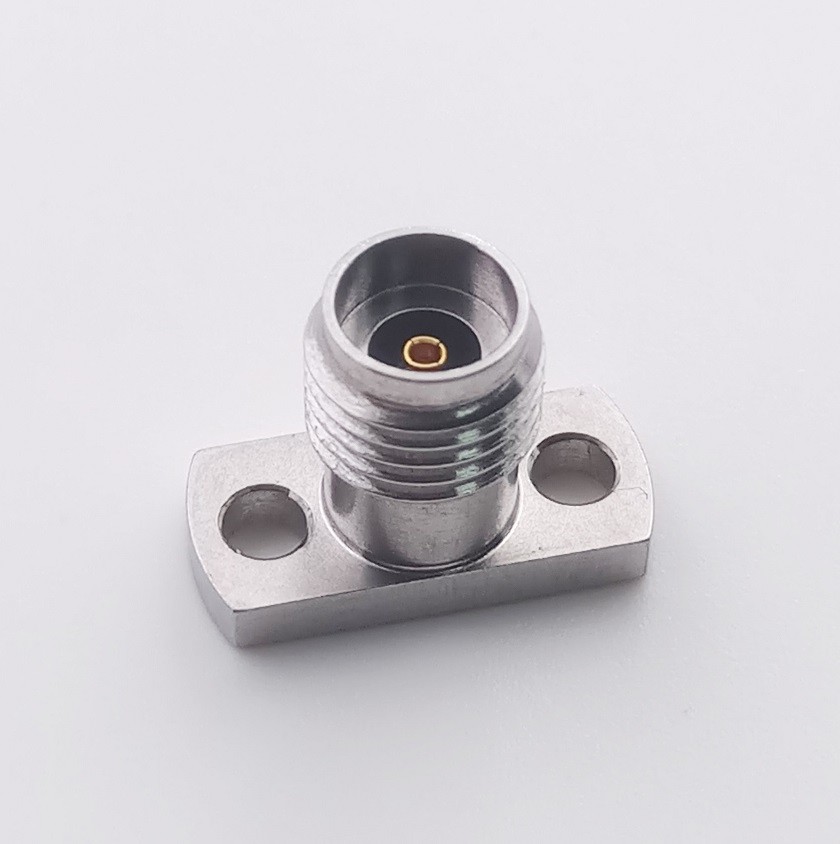

Produkt-Name: Buchse 40GHz 2.92mm mit Flansch 2 durchlöchert Montage PWB-50Ohms
Produkte Descrption:
Hochleistung Enden-Produkteinführungsverbindungsstücke sind entworfen, um niedriges VSWR, Breitbandantwort des Modus frei zur Verfügung zu stellen zu 40 Gigahertz für die einlagigen und mehrschichtigen Leiterplatten, in denen das Hochfrequenzsignal auf der Oberschicht ist.
Männliche und weibliche Wahlen zusammen mit schmalem Körper und Schutzwand Zufuhr-durch. Robust, wiederverwendbar und reparabel. Mehrfache Produkteinführungskonfigurationen stellen das bestmögliche Match zum Schaltplan zur Verfügung. Arbeiten über Mikrobandleiter und geerdete koplanare Entwürfe des Wellenleiters (GCPW). Signal-Schichtmikrobandleiter und GCPW-Testbretter verfügbar. Den Stift zur Signalspur zu löten ist optional.
Allgemeine Anwendung:
wir produzieren und Versorgung für Prüfvorrichtungsinstrument, Antenne, Millimeterwellenkommunikation und Anwendung der hohen Leistung, Radar, Verbindungen über Satelitte sowie Verteidigungssysteme und Luftfahrtprogramme.
Schnittstellennorm: 2.92mm
Art: Verbindungsstück
Geschlecht: Weiblich
Widerstand: 50 Ohm
Struktur: Gerade ° 180
Montage-Art: Flansch für PWB-Montage
Material | ||
Einzelteile | Material | Überziehen |
Mittelkontakt | Berylliumkupfer | Gold |
Körper | Edelstahl | Passiviert |
Isolator | PEI | N/A |
Spezifikation | |
Beschreibung | Wert |
Frequenz | DC 40GHz |
Widerstand | 50 Ohm |
VSWR | 1,3 @ 40GHz |
Isolationswiderstand | > 5000 m-Ohm |
Dielektrische Stoßspannung | 750V |
Durchgangswiderstand für Mittelleiter | < 3=""> |
Durchgangswiderstand für äußeren Leiter | < 2=""> |
Lebenszyklus | 500 cyles |
Temperatur veranschlagt | -50 c-° bis +125 C° |
Wie, Militär, Prüfungsinstrument, Satellitentelekommunikationsgeräte, usw.
Sinruis Vorteils- und Qualitätsgarantie für Rf-Verbindungsstücke |
(ODM und Soem) leisten Sie sich kundengebundene Dienstleistung im Designbereich: Produkte können entsprechend Produktverwendung des Kunden, einschließlich Größe, Form, elektrische Leistung, Befestigungsart, etc. besonders angefertigt werden. Wenn unsere gegenwärtigen Standardprodukte Ihre Nachfrage nicht tadellos passen können, das Willkommen, zum mit wir für Technikunterstützung in Verbindung zu treten.
