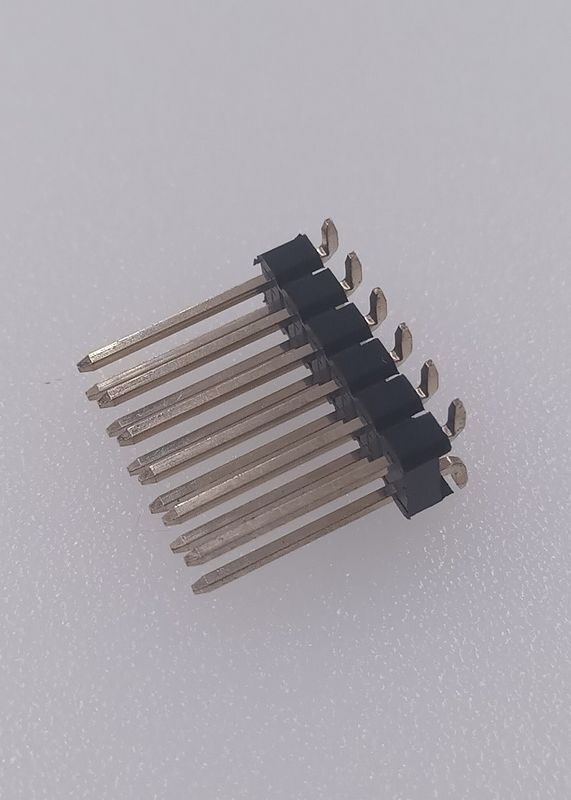

Oberflächen-Berg Pin-Titel 2X6P der Neigungs-2.54mm SMT verdoppeln Reihe Pin-Titel

Produkt-Name: Werfen Sie 2.54mm SMT das Gold Pin-Titel Verbindungsstücks 2X6P, das für Oberflächenberg überzogen wird

Produkte Descrption:

dieser Pin-Titel ist mit Neigung 2.54mm, Doppelreihe mit 12 Geheimnummern. mit einer spezifizierten Stiftlänge und 0.64mm quadratischen Stiften, dass sie ein Ampere des gegenwärtigen Getriebes sich leisten kann. Sie passt normalerweise mit einer gleichen Neigung und Geheimnummer des weiblichen Titels zusammen, damit sich als Brett, um Verbindung oder Match zu bilden mit ein Draht haress zu verschalen, die als Draht sich bilden, um Verbindung oder sie zu verschalen direkt gelötet in zwei PCBs kann.

Seine Neigung, die Geheimnummer, Art anbringend, Länge kann entsprechend Kundenanwendung, wie besonders angefertigt werden:

Neigung kann als 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, etc. optional sein.

Und es kann einzelne Reihe, Doppelreihe oder dreifache Reihe sein.

Montageart kann besonders angefertigt werden, um SMT (vertikaler oder Seiteneintritt), BAD zu sein während PWBs (vertial oder Seiteneintritt).

Allgemeine Anwendung:

wir produzieren und Versorgung in Hugh-volumn für verbrauchende Elektronik der Verbraucherkategorie, der Telekommunikation, der industriellen Steuerung, der Meter, des medizinischen, Luftfahrt und Militär.

Material
Einzelteile	Material	Überziehen
Kontakt	Messing	Gold
Isolator	UL94V-0 PA6T + 30%GT	N/A



Spezifikation
Beschreibung	Wert
Art	Brett zum Leiterplatten-Verbinder
Geschlecht	Männlicher Titel
Struktur	SMT
Montageart	Aufputzmontage SMTs
Strom veranschlagt	3,0 Ampere pro Kontakt
Spannung veranschlagt	550V Wechselstrom Min.
Durchgangswiderstand	< 20m="" ohm="" per="" contact="">
Isolationswiderstand	> 1000m Ohm
Stoßspannung	500V DC/AC
Temperatur-Operation	-45 c-° bis +105 C°
Verarbeitung (Löten) von Temperatur	230C°für30~60Sekunden, (260C° für 5 Sekunden)



Zeichnungen:



Funktion: Sie liefert eine Verbindung des elektrischen Stroms zwischen Brett, um zu den Drähten zu verschalen oder zu verschalen.
